Membuat SImulasi Arduino Menggunakan Proteus



       Arduino merupakan pengendali mikro single-board yang bersifat sumber terbuka, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Perangkat kerasnya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri.

       Arduino biasanya digunakan sebagai pengendali otomatis yag didalamnya sudah tertanam sebuah Ic microcontroller atmel , microcontroller sendiri merupakan sistem mikroprosesor lengkap yang terkandung di dalam sebuah chip. Mikrokontroler berbeda dari mikroprosesor serba guna yang digunakan dalam sebuah PC, karena di dalam sebuah mikrokontroler umumnya juga telah berisi komponen pendukung sistem minimal mikroprosesor, yakni memori dan antarmuka I/O, sedangkan di dalam mikroprosesor umumnya hanya berisi CPU saja.

      Dalam tutorial kali ini saya akan membuat sebuah simulasi arduino menggunakan sebuah sofware proteus. Seperti dijelaskan pada artikel sebelumnya, proteus merupakan sebuah software yang bisa digunakan banyak hal untuk bidang elektronika dasar seperti membuat skematik rangkaian elekronika, layout pcb, 3d view, bisa juga sebagai simulasi berbagai macam komponen elekronika seperti yang akan kita buat kali ini.

     Pada tutorial kali ini tidak banyak yang kita butuhkan yaitu hanya laptop/pc yang sudah terinstal proteus dan arduino.(nb. proteus sudah tertanam komponen arduino, jika belom ikuti prosesnya pada artikel berikutnya)

Langsung saja kita mulai prosesnya

Proses pertama yaitu nyalakan dulu Laptop/pc kalian lalu langsung buka software proteus

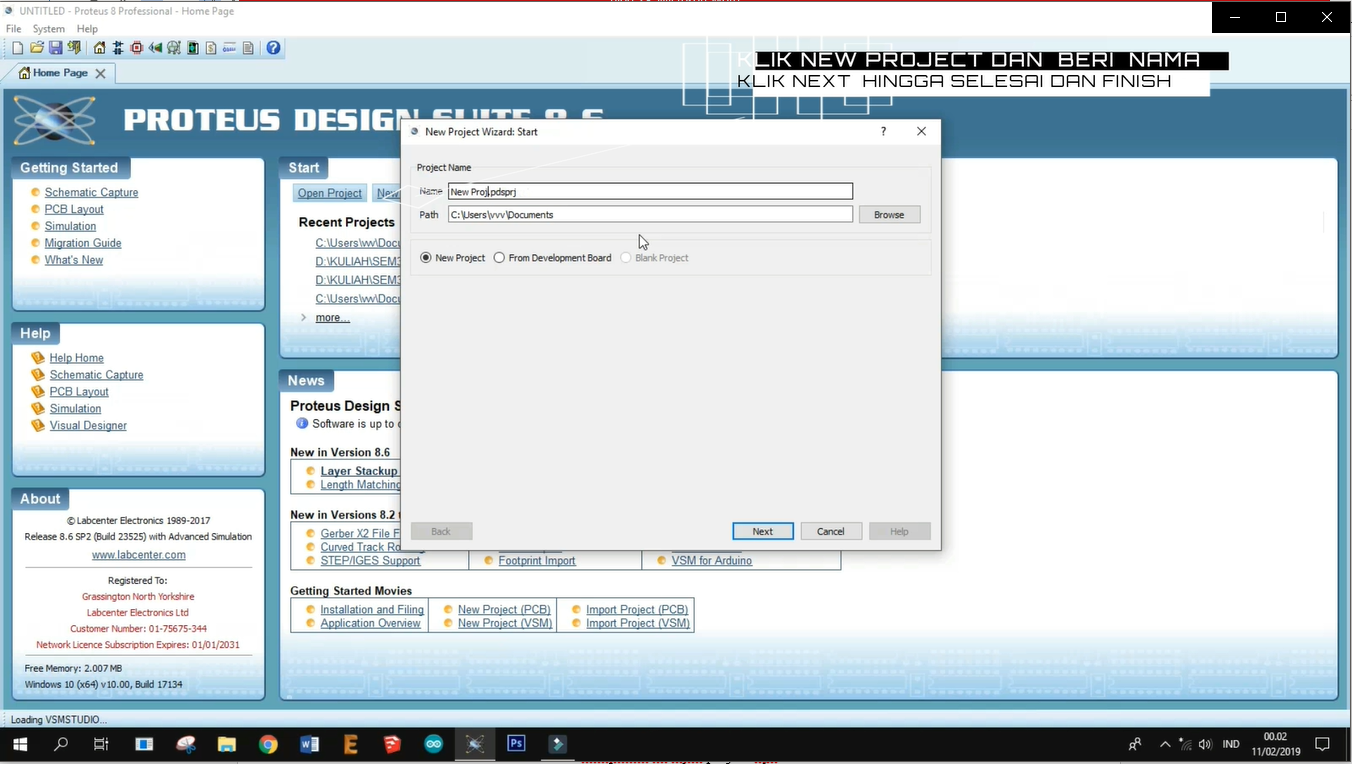

Setelah terbuka langsung saja kita buat project baru dengan klik New Project >>> Beri nama project kalian >>> Klik next hingga selesai dan finish maka akan terbuka project baru yg masih kosong dan bersih.

Langkah selanjutnya yaitu kalian masukan komponen-komponen yang akan dibutuhkan

(Caranya sama seperti komponen biasanya yaitu dengan menge klik ikon p di ujung kiri ).

Cari komponen >>> Arduino >>> Led >>> dan reistor sebagai tahanan agar arus yg ke led tidak terlalu besar.

Setelah semua komponen dicari dab sudah masuk ke daftar komponen selanjutnya kalian masukan semua komponen ke layar project nya

Kalian sesuaikan posisi sesuai selera anda

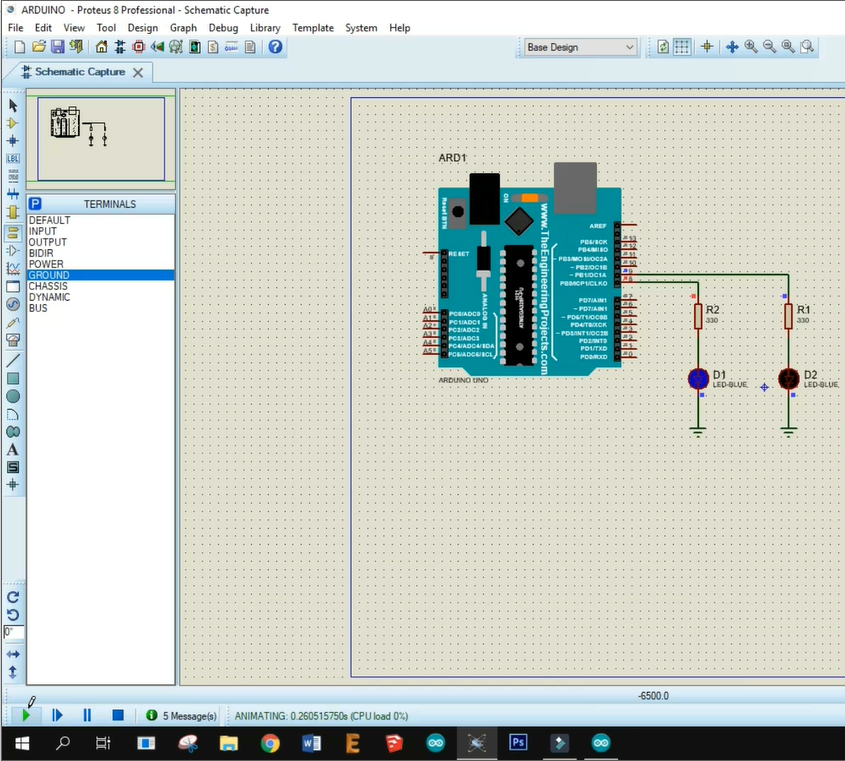

Kali ini kita menggunakan pin 8 dan 9 arduino makan hubungkan pin 8 dan 9 sebagai pin Output ke led yg sudah diberi resistor 330 Ohm. Pada pin katoda led di beri ground .

Jika sudah terhubung selanjutnya kalian buka sofware arduino untuk membuat kodingnya(kalian bisa menggunakan example jika tidak mau ribet atau copy saja teks dibawah.

void setup;{

pinMode(8,OUTPUT);

pinMode(9,OUTPUT);

}

void loop;{

digitalWrite(8,HIGH);

digitalWrite(9,LOW);

delay (200);

digitalWrite(8,LOW);

digitalWrite(9,HIGH);

delay (200);

}

Jika sudah ditulis seperti diatas kalian tinggal compile coding tersebut hingga keluar tulisan done compile di bagian bawah diatas kolom hitam.

Jika sudah done compile kalian cek dikolom hitam dan kalian cari lokasi file .hex dibawah kanan.

Jika kalian tidak menemukan silahkan kalian buka toolbar file >>> preference >>> lalu ceklis kotak disebelah tulisan compile

Lalu keluar dari situ dan coba compile ulang dan kalian cari lagi lokasi file .hex

Kalian blok mulai dari c/.... Hingga .../.hex

Lalu copy .

Selanjutnya buka lagi proteusnya

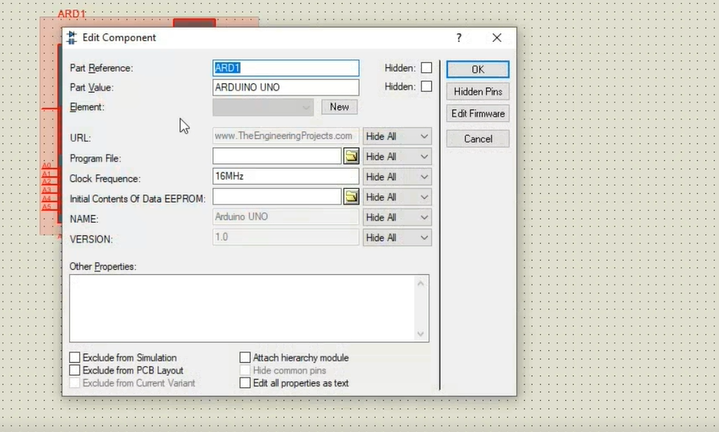

Lalu kalian klik komponen arduino sebanyak 2x

Pastekan lokasi file .hex tadi ke kolom program file.

Jika sudah kalian coba play dengan menge klik tombol segitiga dibawah kiri

Maka lampu akan berkedip secara begantian

Untuk kecepatan kedip bisa diatur pada coding delay(200); yang berarti pada setiap lampu memiliki delay sebesar 2 detik nyalan dan mati

Project selesai

Jika kalian masih bingung silahkan kalian tanyakan ke komentar atau langsung saja kirim ke email saya.

Lebih jelasnya kalian bisa cek video berikut



Lebih jelas silahkan kunjungi channel saya :

WEST ELEKTRIK

Demikian artikel tentang proses pembuatan simulasi arduino menggunakan proteus, semoga membantu anda dalam belajar elekronika dasar dan microcontroller.
