Membuat LAYOUT PCB Dan 3D View Menggunakan Software Proteus

Layout pcb merupakan sebuah gambar rangkaian yang nantinya akan digunakan pada jalur disebuah papan pcb. Layout pcb ini termasuk materi dasar dalam ilmu dibidang elekronika dasar. Pada proses pembuatannya biasanya diawali dengan pembuatan skematik rangkaiannya itu sendiri.

Layout pcb ini nantinya akan dicetak ke lempengan logam, proses penempelannya sendiri biasanya ada yang secara manual dan secara otomatis. Pada trik kali ini saya akan melakukan proses pembuatan dengan menggunakan software proteus generasi ke 8 dimana pada hasil akhirnya kita bisa melihat secara 3 dimensi.

Langsung saja pertama kita siapkan beberapa bahan-bahan yang digunakan yaitu hanya laptop/pc dan software proteusnya sendiri. Oh ya jangan lupa yg paling penting yaitu niat.

Langsung saja kalian nyalakan laptop/pc kalian.

Lalu refresh beberapa kali agar tidak lemot.

Langsung buka software proteusnya (jika sudah terinstal)

Tunggu beberapa saat.

Setelah terbuka kalian bisa pilih 2 opsi jika kalian belum pernah membuat skematiknya kalian langsung klik New folder lalu kalian buat dulu skematiknya jika kalian bingung dengan skematiknya kalian bisa liat disini.

Jika kalian sudah punya skematiknya kalian langsung saja buat layoutnya dengan cara buka file skematik yg kalian buat lalu tunggu beberapa saat hingga project skematik kalian muncul.

Disini kita langsung menggunakan project yng sudah ada jadi langsung masuk ke project layout pcb nya

Kalian hanya perlu klik ikon bergambar IC merah dibagian atas kiri.
Setelah kalian kli kalian akan ditampilkan layar project kosong bewarna hitam.

Setelah itu kalian cek komponen yang ada didaftar komponennya(bisa dilihat dengan mengeklik ikon segitiga kuning lalu kalian lihat jika ada komponen yg bersilang warna merah berarti komponen tersebut tidak ada ).

Dalam keadaan seperti ini yang harus kalian lakukan yaitu mengeluarkan komponen yg ada terlebih dahulu dengan cara klik komponen didaftar komponen lalu klik dipapan project.

Lakukan hingga semua keluar.

Untuk komponen yang tidak ada caranya sama hanya saja saat kita klik di papan project akan ada peringatan, nah kalian pilih Yes maka kalian akan di bawa ke pencarian.

Kalian cari komponen yang tidak ada disitu.

Misal resistor,LED, dsb

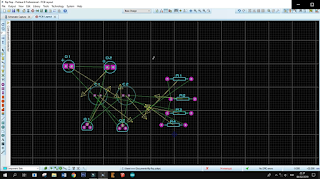

Jika sudah ketemu semua berikutnya yaitu menata komponen sesuai fungsi dan kegunaannya dalam hal ini juga berfungsi sebagai kerapian dari penataan tata letak komponen.

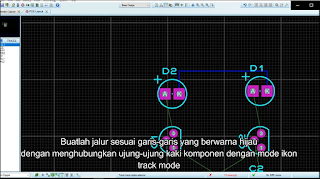

Setelah dirasa cukup kalian tinggal menghubungkan antar ujung kaki kaki komponen sesuai garis warna hijau menggunakan perintah ikon track mode yang berada pada sebelah ujung kiri layar.

Setelah kalian klik ikon track mode kalian pilih ukuran jalurnya sesuai kebutuhan.

Jika saat pemilihan ini kalian tidak bisa memilih ukuran kalian bisa menggunakan ukuran default dulu baru kalian bisa mengganti ukuranya nanti setelah digunakan untuk menghubungkan di papan project.

Hubungkan serapi mungkin.

Kalian juga menggunakan jumper jika rangkaian yang kalian buat tidak bisa terhubung dengan cara memberi lubang tambahan.

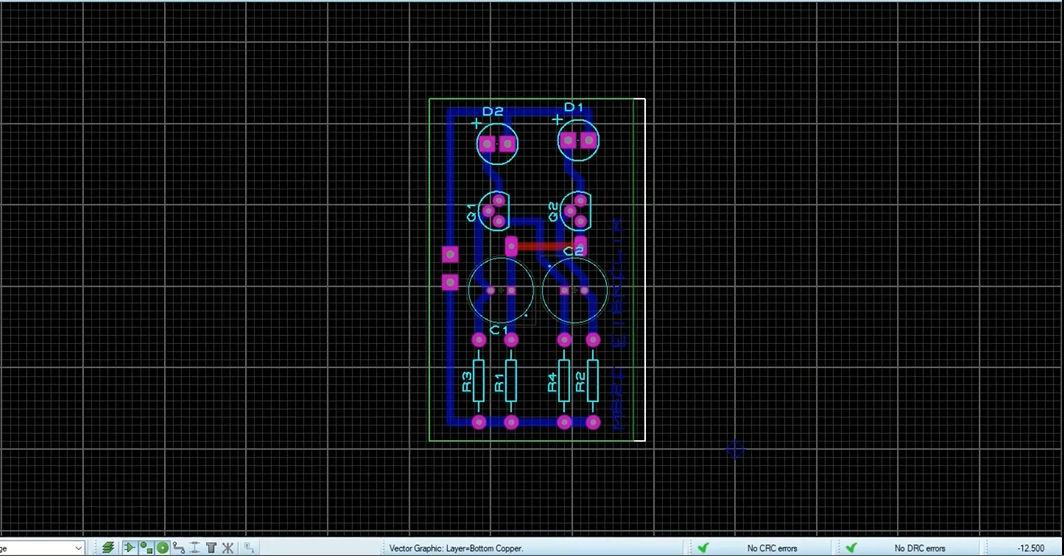

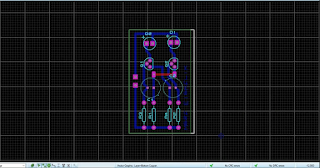

Setelah selesai kalian batasi project kalian dengan memberi kotak >pilih ikon kotak warna biru di ujung kiri >lalu ganti layer menjadi edge atau yang berwarna kuning paling bawah >pasang di antara project yg kalian buat.

Setelah itu selesai kalian bisa lihat hasil 3 dimensinya dengan ikon 3d view yang terletak dibagian kiri atas dengan ikon warna hijau.

Kalian klik maka akan muncul 3d view nya.

Kalian juga bisa memberi nama di pcb layout yg kalian buat dengan cara kembali lagi ke layout pcb lalu pilih ikon yg ada huruf A di ujung kiri agak bawah.

Setelah itu kalian klik lokasi yang akan kalian beri tulisan.

Lalu pilih format tulisan sebagus mungkin.

Kalian bisa menata serapi mungkin hingga selesai.
Setelah selesai kalian bisa print out langsung di software ini (sangat di sarankan)

Kalian juga bisa ubah layout yg kalian buat ini menjadi pdf agar mudah saat proses print out.

       Untuk pembuatab layot pcb sudah selesai, untuk proses selanjutnya yaitu penempelan pada papan pcb dan pelaruran.

Tetapi pada artikel kali ini saya tidak akan membahas itu, mungkin di artikel selanjutnya saya akan mencoba membahasnya.

Untuk lebih jelasnya bagaimana proses diatas kalian bisa cek langsung video berikut :

       Demikian artikel tentang tutorial pembuatan layout pcb menggunakan proteus . Semoga bermanfaaat. Jika kalian masih bingung silahkan langsung kontak saya atau bisa tulis di kolom komentar Terima kasih atas kunjungan kalian.

Jika masih bingung silahkan kunjungi channel youtube saya West Elektrik atau silahkan cek ig saya @west_pw
